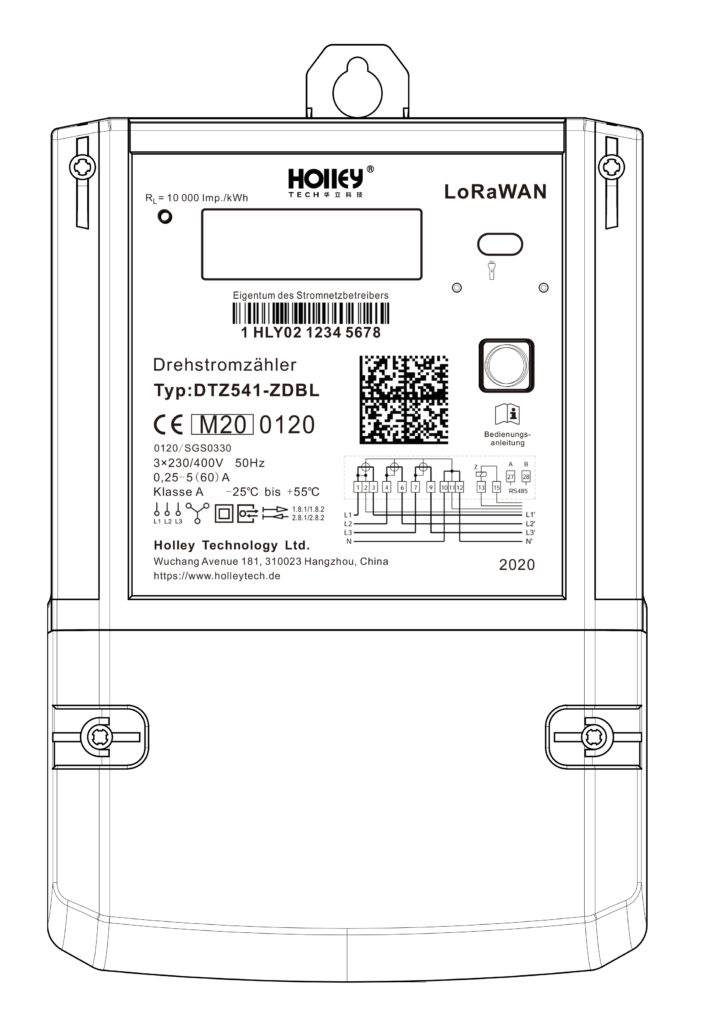

LoRaWAN mME Drehstromzähler

LoRaWAN mME DTZ541, es ist ein neues innovatives Produkt, das für den deutschen Markt entwickelt wurde. Der Zähler hat 2 Kommunikationswege „LoRaWAN“ und „LoRa„. Mit dem LoRaWAN Netz kann der Zähler regemäßig zum Server die definierten Messdaten senden. Zusätzlich kann der Anwender mit einem LoRa-Adapter jederzeit vom Zähler alle Messdaten abfragen und auch alle Parameter einstellen.

Diese Optionen bilden dann eine vollständige Typbezeichnung des Zählers ab. Der individuelle Zähler kann durch eindeutigen Merkmalen wie z.B. maximalen Strom, dem Tarif oder der Datenschnittstelle definiert werden. Mit der zusätzlichen Typnummer wird die Ausführungsvariante vom DTZ541 Drehstromzähler vollständig definiert.

---

DTZ541	–	*	*	*	*
1		2	3	4	5

---

Nr.	Merkmal	Erläuterung
1	Drehstromzähler	DTZ541: Bauform
2	Stromrichtung	B: Bezugszähler mit Rücklaufsperre L: Lieferzähler mit Rücklaufsperre Z: Zweirichtungszähler S: Lieferzähler, saldierend ohne Rücklaufsperre
3	Tarife	D: Doppeltarif E: Einzeltarif
4	MSB-Schnittstelle	B: RS485 C: RS232
5	Genauigkeit	A: Klasse A B: Klasse B L: LoRaWAN + Klasse A

---

---

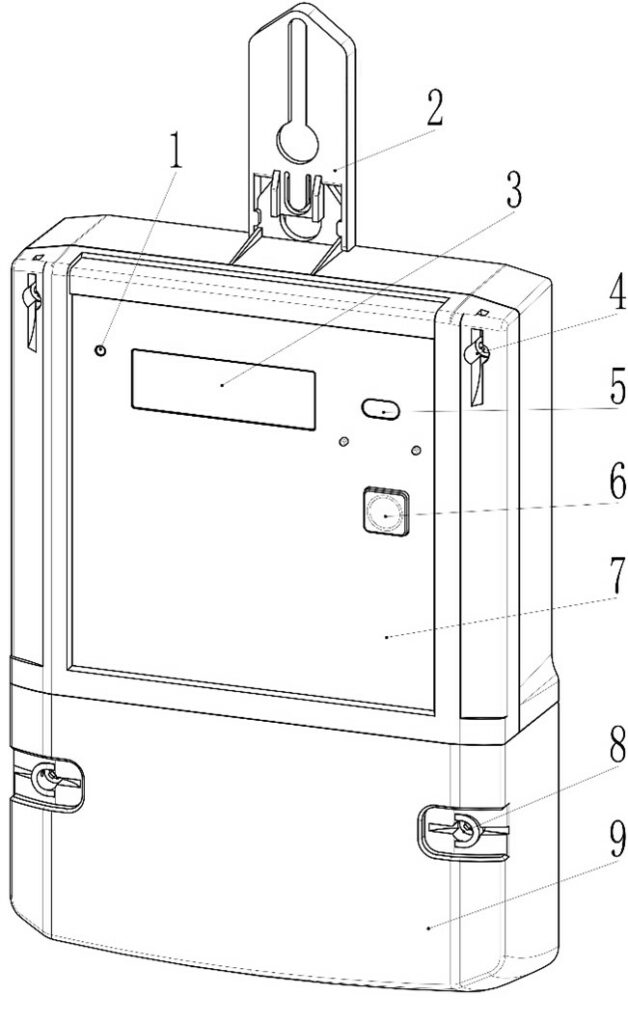

Nr.	Erläuterung	Nr.	Erläuterung
1	LED Impulsausgang	6	Bedientaste zum Umschalten der Anzeige und Eingabe der PIN
2	Optionale Verlängerung der oberen Befestigung	7	Plombierbarer Gehäusedeckel
3	Zweizeilige Displayanzeige	8	Verwendersicherunsstelle kann mit einer Drahtplombe gesichert werden
4	Eichrechtliche Gehäusedeckelsicherung	9	Klemmendeckel
5	INFO Kundenschnittstelle

---

---

---

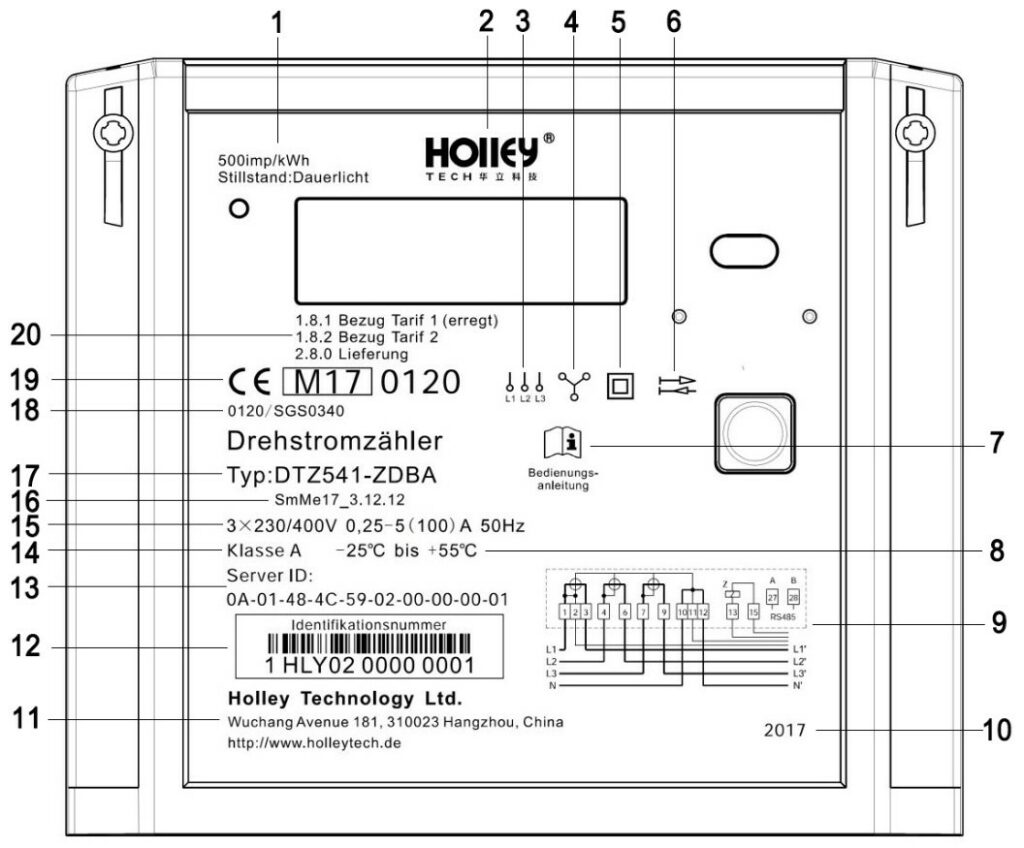

Nr.	Erläuterung	Nr.	Erläuterung
1	LED-Impulskonstante	2	Logo vom Hersteller
3	Wechselstromzähler	4	Dreiphasen-Vierleiter Zähler
5	Schutzklasse III	6	Angabe zur Messart
7	Bedienungsanleitung	8	Temperaturbereich
9	Schaltbild	10	Baujahr
11	Adresse des Herstellers	12	eineindeutige Identifikationsnummer nach DIN 43863-5
13	Server ID	14	Messgenauigkeit
15	Anschlussbedingungen	16	Material-Nr. vom Kunden
17	Bauform	18	Nummer der EG-Baumusterprüfbescheinigung
19	CE-Konformitätskennzeichen	20	OBIS Kennzahl und Register

---

Technische Daten

Merkmale	Erläuterung
Anschlussart	Dreiphasen-Vierleiter / Einphasen-Wechselstrom
Frequenz	50Hz
Nennspannung	3 * 230/400 V 1*230V auf L1, L2, L3
Strom Imin-Ib(Imax)	0,25-5(100) A oder 0,25-5(60) A
Anlaufstrom	0.004*Ib=0,02 A
Übergangsstrom (Itr)	10%*Ib=0,5 A
Stoßspannungsfestigkeit	6 kV, IEC 62052-11
Kurzschlussfestigkeit	30Imax, IEC 62053-21
Leistungsaufnahme	Strompfad: <0,2VA Spannungspfad: <0,5W
Messgenauigkeit	Klasse A (EN50470-1-3) oder Klasse 2.0 (IEC62053-21)
LED Impulsausgang	500 oder 5 000 oder 10 000 Imp/kWh
Metrologie	Stromrichtung +A: (Einzeltarif) nur 1.8.0; (Doppeltarif) Abwechselung zwischen 1.8.1 und 1.8.2 Stromrichtung -A: 2.8.0 (Doppeltarif) Abwechselung zwischen 2.8.1 und 2.8.2
Äußere Tarifschaltungsansteuerung (bei Doppeltarifzählern)	Klemme 13 u. 15
LC-Display	Format: Zweizeilig Blickwinkel: 15° (von oben) u. 60° (von links, rechts, unten)  Ziffernmaße im Wertebereich: 3,5mm * 8mm (min.) Zifferabmessung im Kennzahlenbereich: 1,9mm * 4,2mm (min.)

Merkmale	Erläuterung
Mechanische Umgebungsbedingungen	M1
Elektromagnetische Umgebungsbedingungen	E2
Schutzart	IP51
Relative Luftfeuchtigkeit	95% nicht kondensierend, <75% im Jahresmittel gemäß IEC 62052-11, EN 50470-1 und IEC 60068-2-30
Temperaturbereich	-25°C … +55°C (Betrieb) -40°C … +70°C (Lagerung)
Lebensdauer	20 Jahre
Verwendersicherung	2 Sicherungsmöglichkeiten für Plombe
Klemmenblock	DIN 43857 Teil 2
Klemmen ∅	9,5mm
Gehäusematerial	Glasfaserverstärkter Polycarbonate
Abmessungen	290,5 mm (Länge) * 170 mm (Breite) * 52,5 mm (Höhe)
Gewicht	Ca. 720g

---
